1. 综合介绍
1.1 概述: 2p 导轨式 WIFI 智能电表(模块-CPU 卡-开关内置)是安徽拓强电气有限公司生产的新一代智能型高 科技电能计量产品.它以 MCU+WIFI 模块技术为基础,采用最新集成电路技术,根据电能表有关国际(IEC)和我 国电力标准:GB/T 17215.301—2007《多功能电能表 特殊要求》,DL/T 645—2007《多功能电能表通信协议》 及其备案件,等设计制造. 它集计量、费控、监控、报警、显示、通讯功能于一身,实现单个居民用户的用电计量和用电信息 采集存储。并支持通过 WIFI 网络远程实现充值、参数设置及控制功能的电能表。

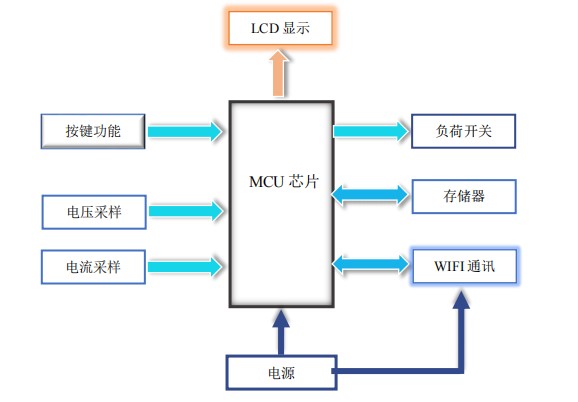

1.2 工作原理简述: 本产品由 MCU、显示、通讯、负荷开关等电路组成,在 MCU 控制下,通过采样电路准确获得电网运行 的各种实时参数,并根据相应费率等要求对数据进行处理,其结果保存在数据存储器中,并随时通过 WIFI 向远程服务器提供信息和进行数据交换。其原理框图如下所示:
1.3 技术参数
1.3.1 主要技术参数: 型号 DDSY 导轨式 精度等级 有功 1.0 级 标定(最大)电流 直接接入式:5(60)A 功耗 通讯方式 非通讯功率消耗 模块通讯时有功功率消耗 电压 1.5W(有功)、10VA(视在) 小于 3W 电流 1VA 工作温度 -25~60ºC 极限工作温度 -40~70ºC 相对湿度 年平均〈75% 40 天(一年内这些天是自然分布)〈95% 在其它偶然天气〈85% 电压范围 220V±20% 启动电流 0.004Ib MTSF ≥5x104h 设计寿命 ≥10 年
1.3.2 光耦脉冲输出 脉冲输出常数 1600imp/kWh 脉冲输出宽度 80±16ms

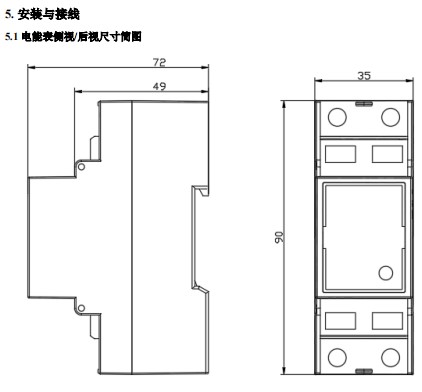

1.3.3 其它数据 外形尺寸 90*35*72 净重 170g3
2. 基本功能
2.1 电能计量 有功电能计量功能。
2.2 实时测量 可测量实时的电压、电流、有功功率、功率因数等。测量误差(引用误差)不超过±1%。
2.3 预付费功能 通过远程充值将电费金额预存入电能表中,即“先充值,后使用”。电费金额在电能表内部进行实时 计算,同时支持远程随时获取用电信息和金额。 剩余金额低于报警金额时提示,剩余金额为零时自动拉闸断电,充值后自动恢复供电(详见 3.4 报警 金额显示)。
2.4 远程拉合闸 可远程手动拉合闸。
2.5 LED 指示、脉冲信号输出 电表面板上装有 3 个 LED 指示灯:WiFI 信号、有功功率脉冲、报警指示。具体指示如下:
2.5.1 WIFI 信号灯 指示电能表是否联网状态,常亮即电能表已在线。
2.5.2 有功功率脉冲 指示脉冲输出,功率脉冲常数为 1600imp/kWh。
2.5.3 报警指示 指示电能表拉闸或预警状态。 a)常亮,即电能表已经拉闸; b)闪烁,即电能表剩余金额低于预警金额。
2.6 远程功能 电能表经过配网操作并成功联网后,即接入本公司服务器,配合本公司后台系统,可实现多项远程功 能,主要包括: a) 管理员 pc、无线端远程抄表、拉合闸,远程管理; b) 用户端手机远程充值,短信通知
3. WIFI 联网
3.1 WIFI 通信 采用内置 WIFI 通信模块,通信模块是否通信,不会对电能表自身的性能、运行参数以及正常计量造成 影响。 电能表支持与路由器、个人热点等 WIFI 网络进行配对。 (注:WIFI 网络的频段必须是 2.4GHz,且由于带载能力和稳定性等原因,推荐使用路由器联网。)

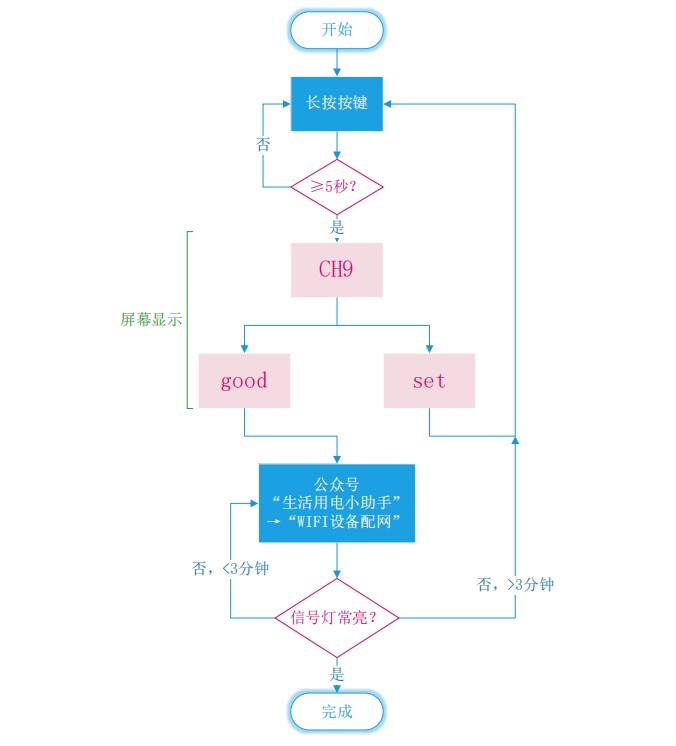

3.2 智能配网 WIFI 功能需手动配网才可使用,手动配网操作流程如下: 长按按键 5 秒,屏幕依次显示“CH9”、“good”后,打开手机微信公众号“生活用电小助手”,依次点 击“用户服务”→“WIFI 设备配网”,进入后按说明操作配网。流程图如下:

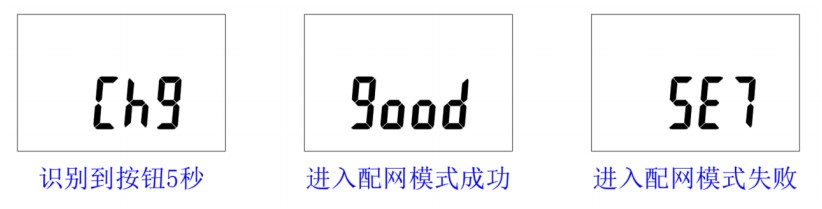

电能表对识别按键 5 秒和是否进入配网模式会反馈在屏幕上,具体如下:
3.3 智能网络共享 当有多只 WIFI 电表安装在同一地点,且要连接同一路由器或网络时,可仅对一只或若干只 WIFI 电表 进行上述“智能配网”操作,当 WIFI 电表成功接入网络后,会智能将所连网络的账号和密码共享给其他 WIFI 电表连接。 “智能网络共享”的连接速度要稍慢于“智能配网”,具体速度差异取决于路由器性能; 若非企业级 AC+AP 的 WIFI 网络,为保证网络质量,请将不同路由器设置为不同网络名称,依次进行 “智能配网”操作。
3.4 WIFI 记忆 当前 WIFI 网络功连接后,将智能记忆 WIFI 的信息和密码,已记忆的 WIFI 将在无其他可用网络时自 动连接,最大可记忆 10 个 WIFI 网络。 若要切换至记忆的 WIFI,先将当前连接网络关闭或修改密码,再打开旧 WIFI,使电表掉线后将智能 连接记忆的 WIFI。
3.5 模块状态码 WIFI 模块处于不在线的状态时,会每 5 秒向 MCU 芯片发送一次包含模块运行状态的数据帧,再由 MCU 处理在循环显示和按键显示中显示,显示格式为“L_XXXX”,其中“XXXX”为数据帧,高两位表 示上次掉线原因,低两位表示当前模块运行状态;成功联网在线时,停止同步状态。 各状态码对应故障或运行状态的释义如下表
